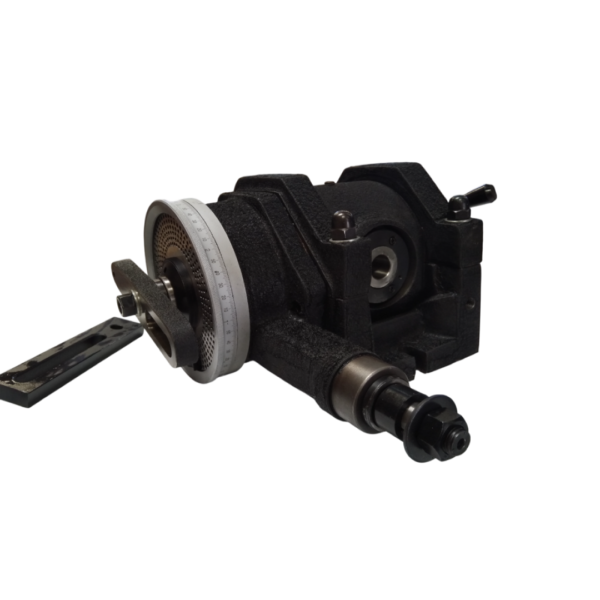

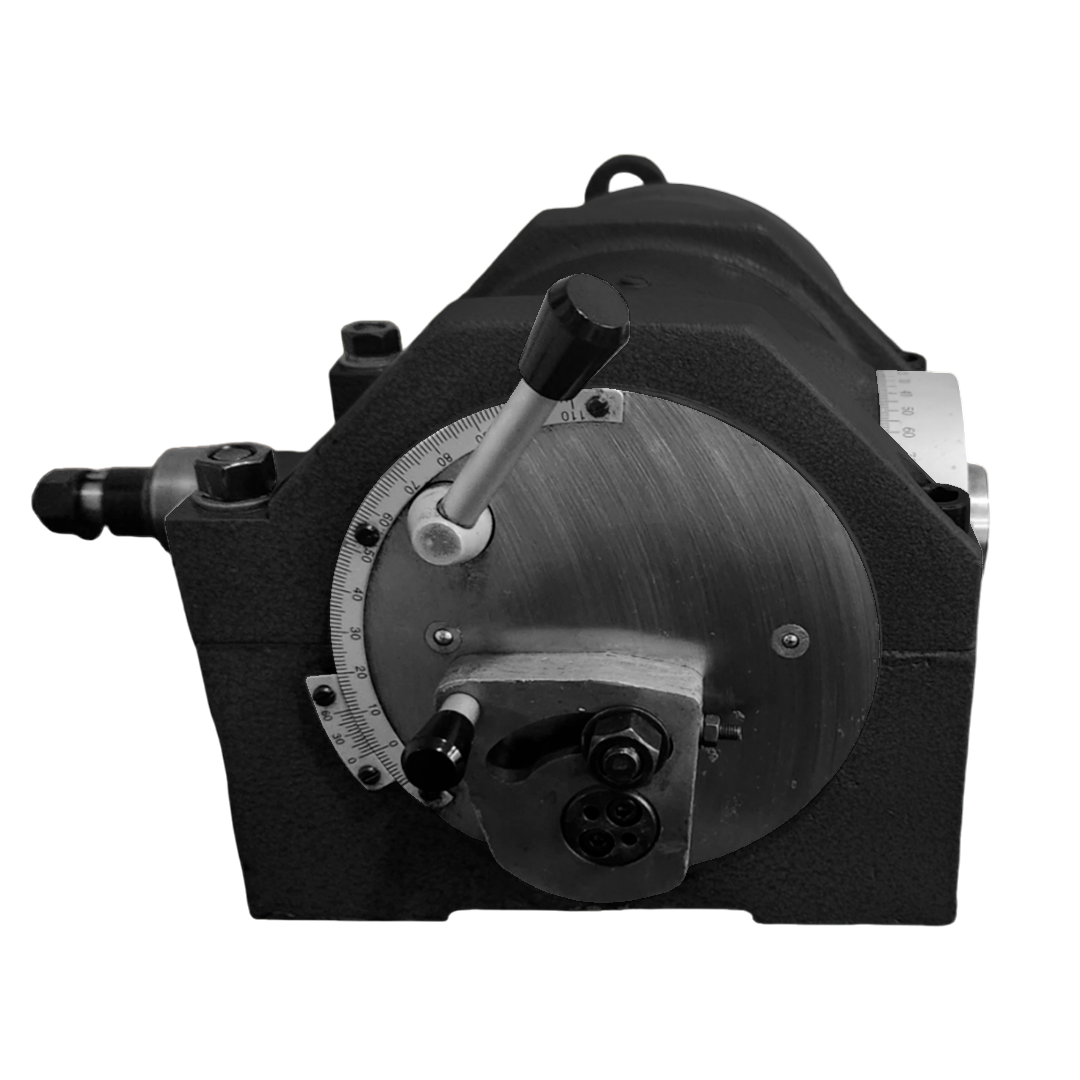

Cabezal Divisor Universal F11-160 Kenta

El Cabezal Divisor F11-160 Kenta es un instrumento industrial de alta gama para fresadoras convencionales y CNC. En primer lugar, está diseñado para ejecutar divisiones angulares de extrema exactitud. De este modo, el operador puede maquinar engranajes robustos, ejes estriados y piezas complejas con repetibilidad milimétrica en el taller.

Asimismo, incorpora un sistema interno de engranaje helicoidal con una relación de transmisión de 1:40. Como resultado, una vuelta completa del mango divisor genera un avance de exactamente 9°. Por otra parte, su diseño permite inclinar el eje horizontal hasta 95° hacia arriba y 5° hacia abajo. Por lo tanto, el herramental brinda una flexibilidad geométrica total para cortes en diversos ángulos de ataque.

Beneficios clave

Indexación de alta variedad: Cuenta con dos placas índices con múltiples agujeros de precisión. De esta manera, se obtienen configuraciones de división muy diversas.
Máxima rigidez estructural: Su robusto cuerpo mecánico registra un peso neto de 132 kg. Por consiguiente, absorbe vibraciones severas durante el desbaste pesado.
Acoplamiento concéntrico: El husillo posee un diámetro de cono Morse No. 4. En consecuencia, garantiza una sujeción firme y segura de los materiales de trabajo.

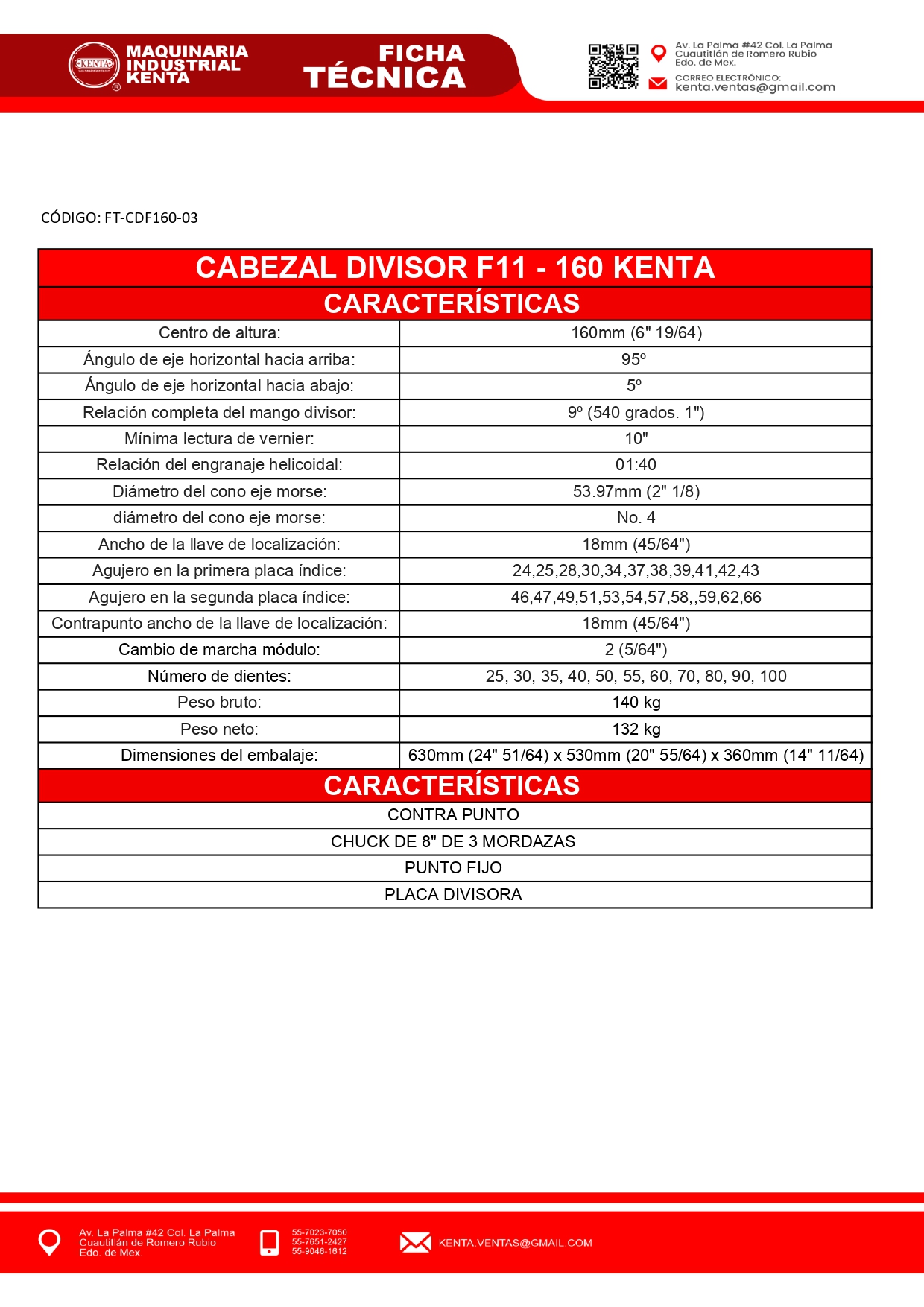

Especificaciones técnicas

Centro de altura: 160 mm (6″ 19/64).
Resolución del mango: 9° (540 grados, 1″).
Mínima lectura del vernier: 10″.
Diámetro del cono del husillo: 53.97 mm (2″ 1/8).
Agujeros en placas: Primera placa (24 a 43) y segunda placa (46 a 66).
Accesorios incluidos: Contra punto, chuck de 8″ de 3 mordazas, punto fijo y placa divisora.
Dimensiones del embalaje: 630 mm x 530 mm x 360 mm.

Precisión angular absoluta: Optimice el ensamble de sus montajes y diseñe engranajes perfectos sin margen de error gracias al cabezal divisor universal F11-160. Trabaje con la seguridad profesional que solo los 20 años de trayectoria de Kenta le pueden respaldar.
